외부차양
외부차양(EVB)

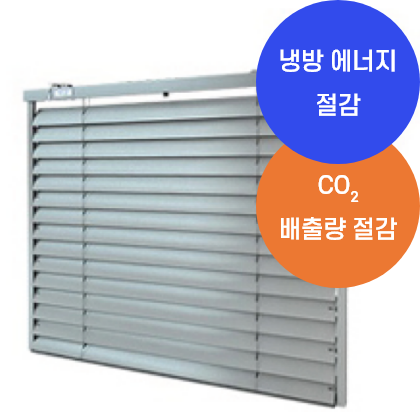

External Venetian Blind건물의 에너지 절감 및 쾌적한 실내환경 조성을 위하여 건물 외부에 설치되는 제품입니다. 외부차양은 슬랫 각도에 따른 일사의 유입 및 차폐의 효과가 커서 그에 따른 건물 내부온도 상승억제와 동절기에는 단열효과가 있는 에너지 절약 제품입니다.
외부차양 건축물 설치 시 에너지 절감 효과
외부차양 설치에 따른 하절기 냉방부하 절감 효과
창문에 외부차양 미설치 시 열 흡수량을 35% 정도 줄일 수 있으며 창문 외부에 외부차양을 설치하면 75% 정도 줄일 수 있으므로 여름철 냉방부하를 25~35%까지 줄일 수 있습니다.
건축물 외부차양 설치 시 온도 변화
건축물 외부에 외부차양을 설치하면 열 흡수량을 75% 가까이 줄일 수 있어 실내 온도 상승을 억제할 수 있습니다.
-

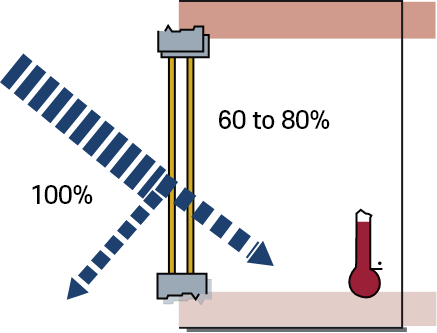

외부차양 미설치
-

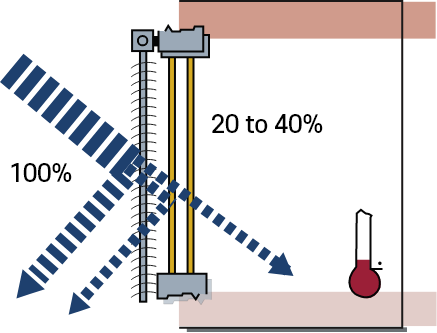

외부차양 설치
자료출처 - 한국건설기술연구원
외부차양 VS 무차양 5℃의 내부 온도 차이를 보임

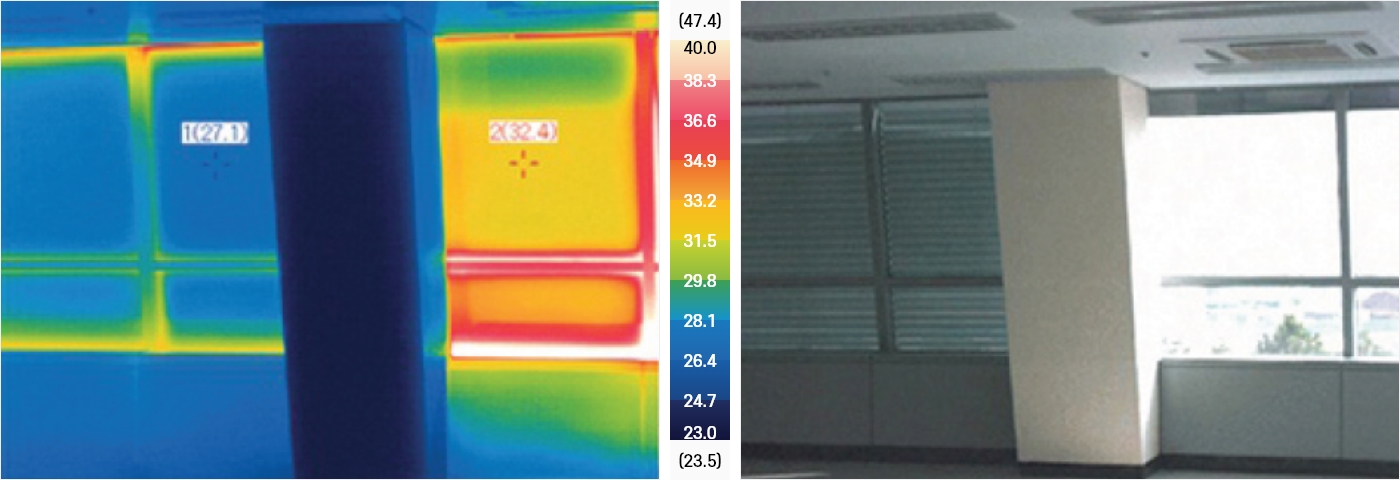

차양이 설치된 내부의 유리 표면 온도를 적외선 열화상 카메라로 동일 공간을 측정한 결과 외부차양이 설치된 골의 온도가 설치되지 않은 골의 온도에 비하여 약 4~5℃ 낮음
차양 위치에 따른 일사 획득 계수율(SHGC)
외부차양을 설치했을 경우에 SHGC 값이 창간 사이 설치나 실내 설치보다 현저히 낮은 것을 알 수 있습니다.
SHGC 값(Solar Heat Gain Coefficient) : 일사 획득 계수 (실내로 유입되는 총 일사량을 결정하는 지표로 냉난방 부하 평가에 매우 중요한 변수입니다. SHGC 값이 낮을수록 실내로 유입되는 총 일사량이 적어 여름철 냉방부하를 크게 줄일 수 있습니다.)
-

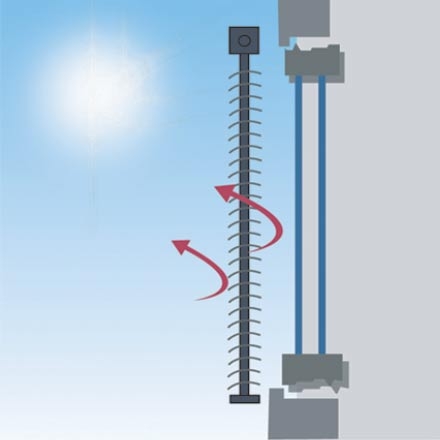

외부차양
SHGC : 0.15 -

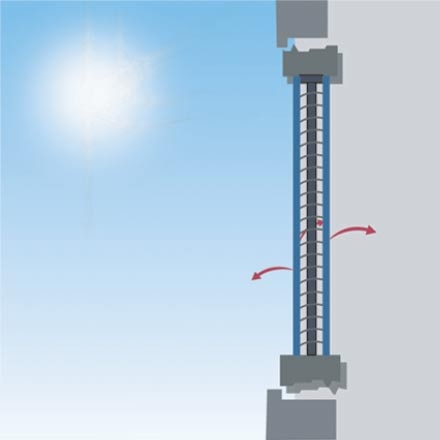

유리사이 블라인드
SHGC : 0.35 -

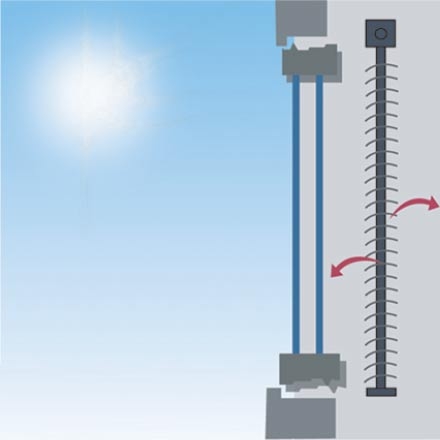

내부 블라인드
SHGC : 0.70
외부차양 설치에 따른 동절기 난방부하 절감 효과
창문에 외부차양을 설치하면 동절기 실내 온도가 차양이 없는 경우에 비해 실 평균 온도가 3℃가량 높게 나타나 동절기 보온 효과를 기대할 수 있으며 겨울철 난방부하를 5~7%까지 줄일 수 있습니다.
건축물 외부차양 설치 시 동절기 단열 효과
차양을 외부에 설치했을 경우에 난방을 사용하는 동절기에 EVB의 단열효과로 인해 내부 온도가 3℃가량 높게 나타나는 것을 표를 통해 알 수 있습니다.

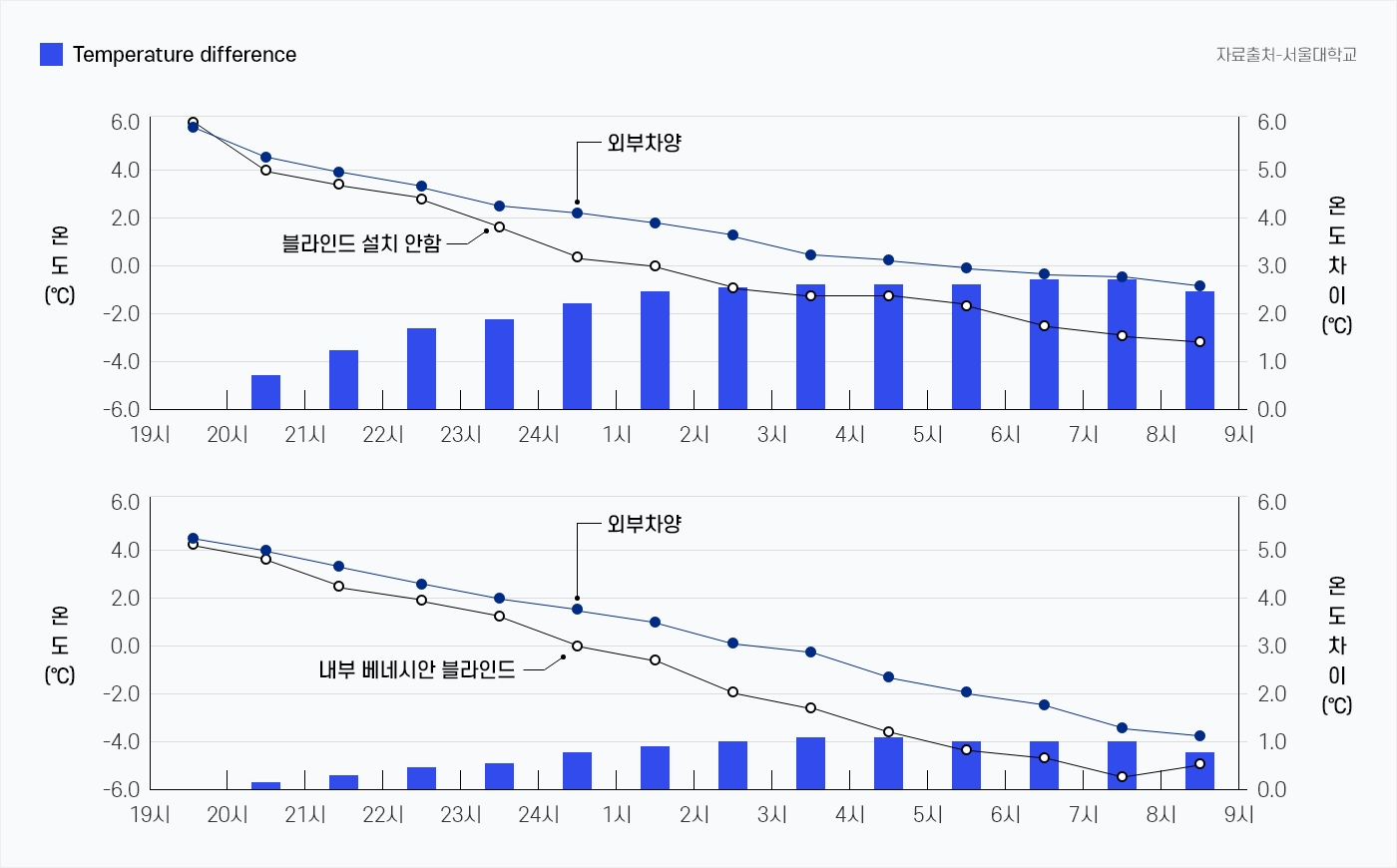

동계 차양설치 위치(내부, 외부)에 따른 온도 비교
외부차양 설치에 따른 건축물 연간 에너지 절감 효과
차양을 건축물 외부에 설치 시 하절기 냉방부하 절감과 동절기 난방부하 절감을 통해 건축물 연간 에너지를 최대 8%까지 줄일 수 있습니다.
외부차양 설치에 따른 건축물 연간 CO2 절감 효과
건축물 연간 에너지를 줄임으로서 CO2 배출량을 감소시킬 수 있는 친환경 제품입니다.
