외부차양

외부차양 외부차양 기능 및 종류
상하 분리조절을 통한

조명 에너지 절감 및 냉방부하 저감

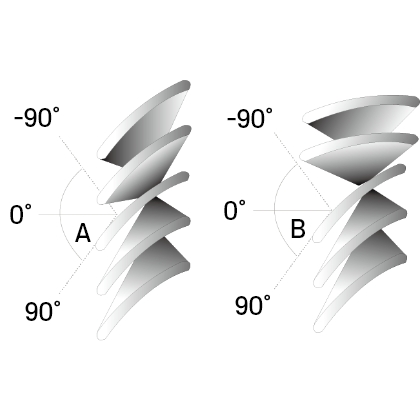

슬랫의 개방 각도를 상하가 다르게 분리 조절되는 기능을 갖는 광폭의 주광최적형 블라인드 불쾌현휘 발생은 방지하고 주광의 유입을 통하여 조명부하 개선 및 쾌적성 증대 냉방 및 조명 에너지 절약으로 인한 건축물 에너지 절감 효과를 형상시킬 수 있습니다.

  • 슬랫 상부 개방 시

    태양 고도가 낮을 때 또는 재실자의 사생활 보호가 필요할 때 하부 차폐 + 상부 주광 유입

  • 슬랫 모두 닫힘

    상·하부 모두 차폐하여 하절기 냉방 에너지 절감을 극대화

  • 슬랫 모두 개방

    태양 고도가 높거나 흐린 날 주광 유입을 최대로 확보

  • 슬랫 하부 개방 시

외부 전동 차양의 종류

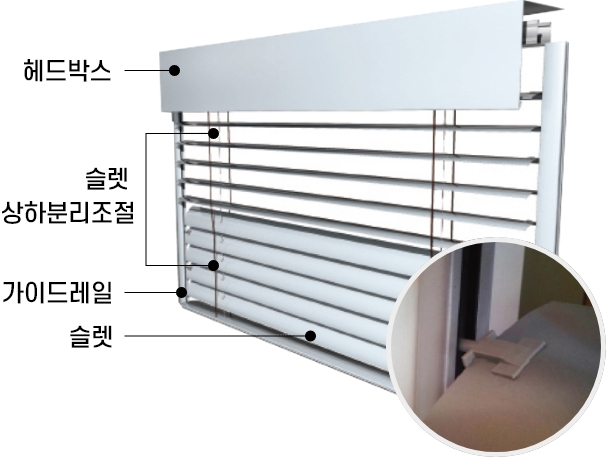

  • 외부 전동 차양 가이드레일 타입

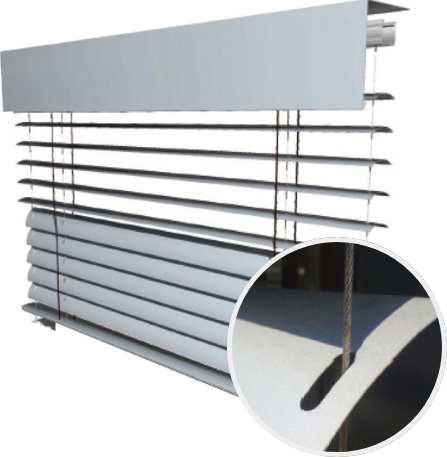

  • 외부 전동 차양 와이어 타입

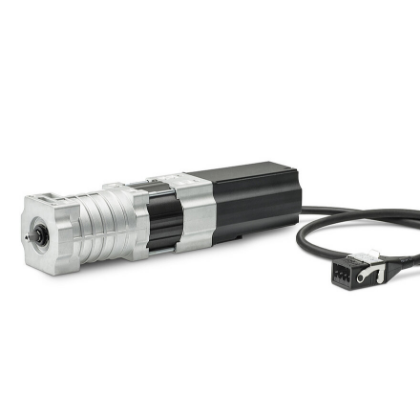

Elero 모터 사양

모델명 JA 06 Soft
정격전압 (수신기 별도 시공)AC 230V/50Hz
토크 (Nm) 6Nm
속도 (rpm) 26rpm
모터길이 229mm
소비전력 (W) 115 W
소비전류(A) 0.5
무게 (kg) 1.77
소음 (dBA) 39.3
연속작동시간 (분) 5분
보호지수 (IP) (외부/내부) 44
사용 온도 환경 -20℃ ~ 60℃
리미트 한계 85회전
안전 규정 (국내) KC60335-1
KC60335-2-97

외부차양 색상표

  • RAL 1037

    Sun yellow

  • RAL 2000

    Yellow orange

  • RAL 2001

    Red orange

  • RAL 2002

    Vermilion

  • RAL 2003

    Pastel orange

  • RAL 2004

    Pure orange

  • RAL 3031

    Orient ted

  • RAL 3032

    Pearl ruby red

  • RAL 3033

    Pearl pink

  • RAL 4001

    Red lilac

  • RAL 4002

    Red violet

  • RAL 4003

    Heather violet

  • RAL 5022

    Night blue

  • RAL 5023

    Distant blue

  • RAL 5024

    Pastel blue

  • RAL 5025

    Pearl gentian blue

  • RAL 5026

    Pearl night blue

  • RAL 6000

    Patina green

  • RAL 6034

    Pastel turquoise

  • RAL 6035

    Pearl green

  • RAL 7000

    Squirrel grey

  • RAL 7001

    Sliver grey

  • RAL 7002

    Olive grey

  • RAL 7003

    Moss grey

  • RAL 7044

    Silk grey

  • RAL 7045

    Telegrey 1

  • RAL 7046

    Telegrey 2

  • RAL 7047

    Telegrey 4

  • RAL 7048

    Pearl mouse grey

  • RAL 9016

    Traffic white

  • RAL 9017

    Traffic white

  • RAL 9018

    Papyrus white

  • RAL 9022

    Pearl light grey

  • RAL 9023

    Pearl dark grey
