집광채광루버

집광채광루버 집광채광루버 개요

한국에너지공단 신·재생 에너지센터 공고 제 2018-5호

실내 루버형 집광채광 시스템이란?

태양광의 반사율이 높은 알루미늄 소재의 고기능성 능동형 슬랫을 이용하여 실내의 자연채광을 조절하여 실내 조명에너지로 사용하는 시스템입니다.

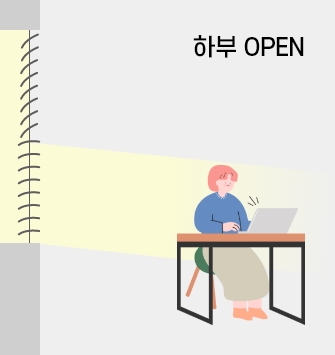

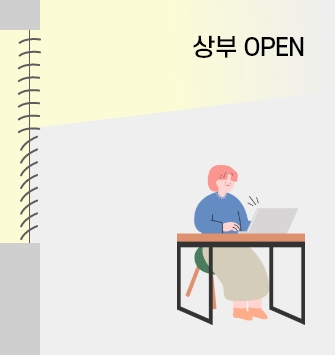

  • 슬랫의 상/하부를 4 motion으로 구현

    냉방 및 조명 에너지 절감

  • 월별 보정계수

    2.77

  • 단위 에너지 생산량

    184 kWh/m2.yr

  • 고기능성 능동형 슬랫의 반사율

    95.5%

고기능성 능동형 슬랫의 구성&특징

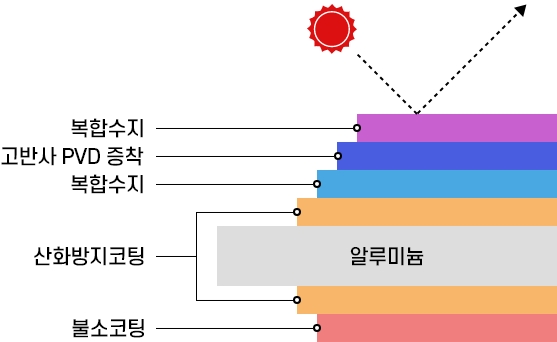

슬랫 구성도

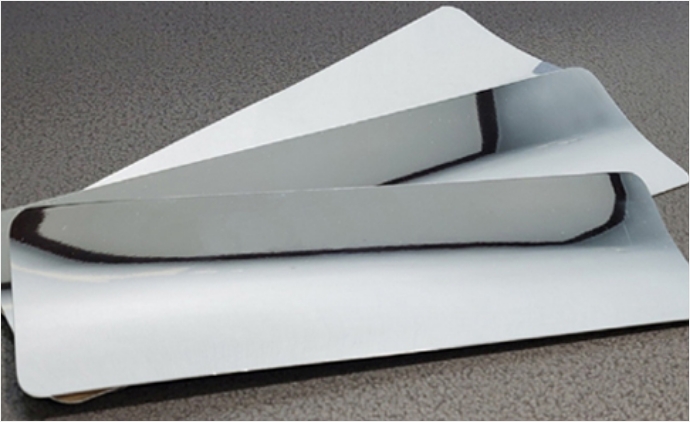

슬랫 반사면

  • 경면 반사율 95.5%

    (업계 최고 성능)

  • 다양한 디자인

    (특수 표면처리 기술)

  • 4 Motion 구현

    (세계 최초 기술)

  • 100%
    국내 순수기술

  • 고기능성 능동형 슬랫 상부는 특수 반사 코팅

  • 슬랫 하부는 실내 다양한 질감의 디자인 연출

신재생에너지 단위 생산량 및 원별 보정계수 기준

설치 용량 비교

  • 집광채광루버 1,000m2

  • 태양광(고정식 기준) 240kW

  • 지열 540kW

  • 연료전지 25kW

신·재생에너지원 단위 에너지생산량 원별 보정계수
태양광 고정식 1,358 kWh/kW-yr 1.56
추적식 1,765 1.68
BIPV 923 5.48
태양광 평판형 596 kWh/m2-yr 1.42
단일 진공관형 745 1.14
이중 진공관형 745 1.14
공기식 무창형 487 1.37
공기식 유창형 557 2.57
지열에너지 수직밀폐형 864 kWh/kW-yr 1.09
개방형 864 1.00
집광채광 프리즘 864 1.00
광덕트 864 1.00
실내 루버형 184 kWh/m2-yr 2.77
연료전지 PEMFC 7,415 kWh/kW-yr 2.84
수열에너지 864 kWh/kW-yr 1.12
목재펠릿 322 kWh/kg-yr 0.52

신재생 에너지 원별 비교

구분 태양광(PV) 태양광(BIPV) 지열 연료전지(PEMFC) 집광채광루버(실내)
에너지생산량 1,000,000 kWh/kW/yr
단위생산량 * 보정계수 1,358 * 1.56 923 * 5.48 864 * 1.09 7,415 * 2.84 184 * 2.77
설치용량 472.0 kW 197.7 kW 1,061.8kW 47.5 kW 1,962.0m2
설비수명 제조사 warranty (25년) 15년 20년(열교환기 50년) 제조사 warranty (10년) 반영구적
장점
  • 발전효율 평준하
  • 유지보수 비교적 용이
  • 반 영구적 발전가능
  • (설비교체시)
  • 외부 마감재 대체 가능
  • 냉난방 가능
  • 항상 에너지 생산 가능
  • 발전효율 높음
  • 원료 고갈 우려 없음
  • 전기와 열을 동시 생산
  • 자연채광 최대 활용
  • 차양기능
  • 공기단축
  • 공사비 절감
  • 외부 심미성 영향 없음
단점
  • 일사량 편차(지역별)
  • 에너지 밀도 낮음
  • 하부구조 보강필요
  • 일부 불량이 발전량
    전반적 손실 초래
  • 외관 심미성에 영향
  • 유지보수 불리
  • 지중 공간 필요
  • 관리적 측명 불리
  • 시공 난이도
  • 예열부하 발생
  • 부가 연료 필요
  • 실제 가동률 낮음
  • 설치대상 제한적
    (창호에 설치)
가격비교(%) 112% 185% 135% 169% 100%
