외부차양

외부차양 외부차양 개요

외부차양(EVB)이란?

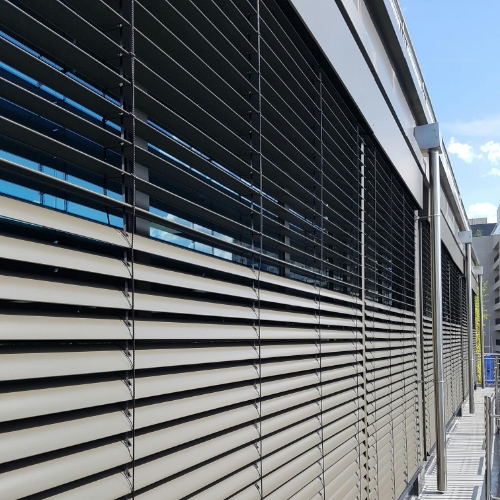

외부차양(EVB, External Venetian Blind)은 건물의 에너지 절감과 쾌적한 실내환경 조성을 위해 창호 외부에 설치되는 전동 차양 시스템입니다. 슬랫(날개)의 각도를 조절하여 일사 유입과 차폐를 정밀하게 제어할 수 있으며, 그 결과 실내 온도 상승을 억제하고 냉방부하를 저감하는 데 효과적입니다. 또한 동절기에는 외부 차양층이 단열에 기여하여 난방부하 절감에도 도움을 주는 고효율 차양 솔루션입니다.

  • 냉방 에너지 절감 및
    CO₂ 배출량 저감

  • 실외 차양을 통한 열유입 차단
    (실내 온도 상승 억제)

  • 동절기 단열 효과로
    난방부하 절감에 기여

주광최적형 외부전동블라인드
(상하분리형) 개요

주광최적형 외부전동블라인드는 기존 외부차양의 장점(일사 조절 기반 냉방부하 저감)에 더해, 주광의 실내 유입을 최적화하도록 설계된 상하분리형 시스템입니다.

특히 슬랫의 개방각을 상부·하부로 분리 제어할 수 있어, 하부는 차폐하여 눈부심·시선차단·프라이버시 보호를 강화하고, 상부는 개방/조절하여 자연광(주광)을 실내로 부드럽게 유입시켜 냉방부하 감소와 동시에 조명부하 증가를 억제함으로써 건물 에너지 절약 효과를 극대화합니다.

운전 예시

  • 슬랫 상부 개방 시

    태양 고도가 낮을 때 또는 재실자의 사생활 보호가 필요할 때 하부 차폐 + 상부 주광 유입

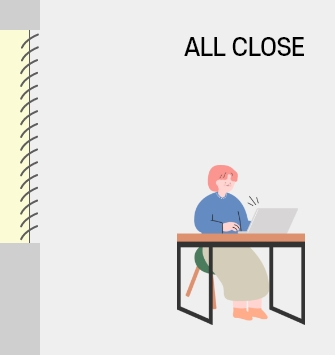

  • 슬랫 모두 닫힘

    상·하부 모두 차폐하여 하절기 냉방 에너지 절감을 극대화

  • 슬랫 모두 개방

    태양 고도가 높거나 흐린 날 주광 유입을 최대로 확보

  • 슬랫 하부 개방 시

주광최적형 성능

주광최적형 EVB는 일사 차단과 주광 유입을 동시에 최적화하여 냉방·조명 에너지 절감 및 실내 광쾌적성을 향상시키는 외부차양 시스템입니다.

권장 설계 조건

  • 상부 슬랫 각도 조절 범위
    수평 기준
    0° ~ -90°

  • 상부 슬랫 권장 적용 높이
    바닥 기준 약 1.9m 이상 구간
    (시선 중심 높이 상부 영역)

  • 과도한 일사 유입으로 인한
    불쾌 현휘(눈부심)를 방지하면서도
    주광 유입을 유지

작동 및 적용범위

블라인드 작동

모터에 의해 전동으로 작동되며, 통합제어 및 개별제어 방식 적용이 가능합니다

동력전달장치

단일모터에 의해 구동되며, 상·하부 슬랫이 각각 연결된 사다리끈을 별도의 구동부에 연결하여 상하부 개방각을 다르게 조정합니다.

적용범위

각 창호에 전동블라인드 시스템과 조합되어 적용

최적 적용을 위해 모터는 상부박스(헤드박스)에 결합 설치 권장

모터 내부에 리미트·감속기·브레이크 장치 내장 권장
